外板パネル引出し作業ポイント
鈑金作業における引出作業で使用するツールです。簡便に無理な力を掛けずに鈑金引出し作業ができる製品です。
一般に外板鈑金引出し作業では、力任せに引出したり、水平方向への一方方向への引出しを行うと修理するパネルに二次的損傷を与えてしまいスムーズな作業を行う事が出来なくなることが多々あります。
原因は近年の自動車の外板パネルの構造変化（普通鋼鈑～高張力鋼鈑に変更）した為です。
高張力鋼鈑の引出し作業で大切なのはいかに上手にテンションを色々な角度に掛けて作業するかで作業難易度、引出し精度を簡便に行うことが可能となります。
その様な作業に対してのお助けツールとなる機材です。
|
|
外板パネル引出し作業

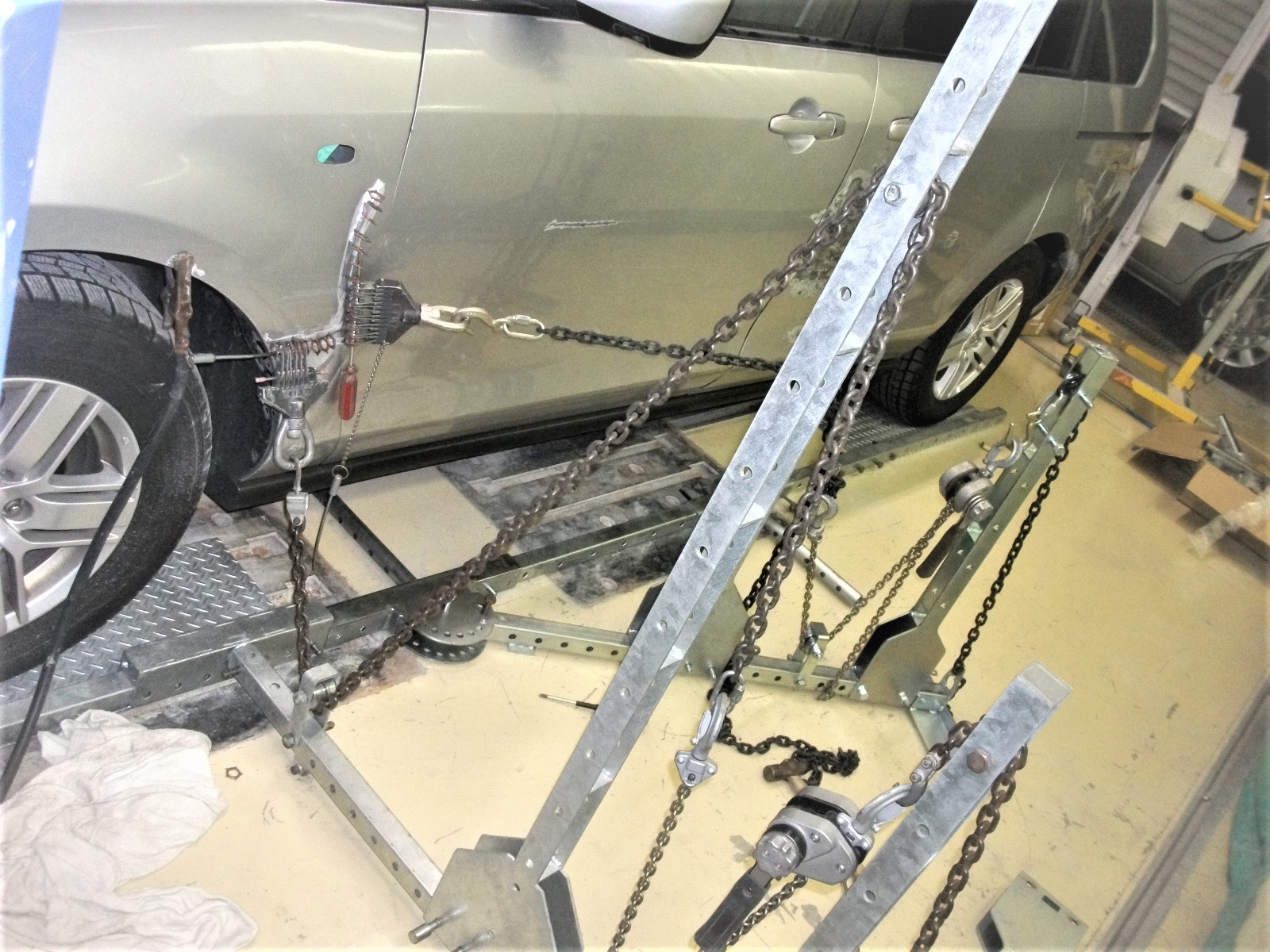

引っぱり君を使用しての作業状況の写真、リアドア板金作業
|
|
|

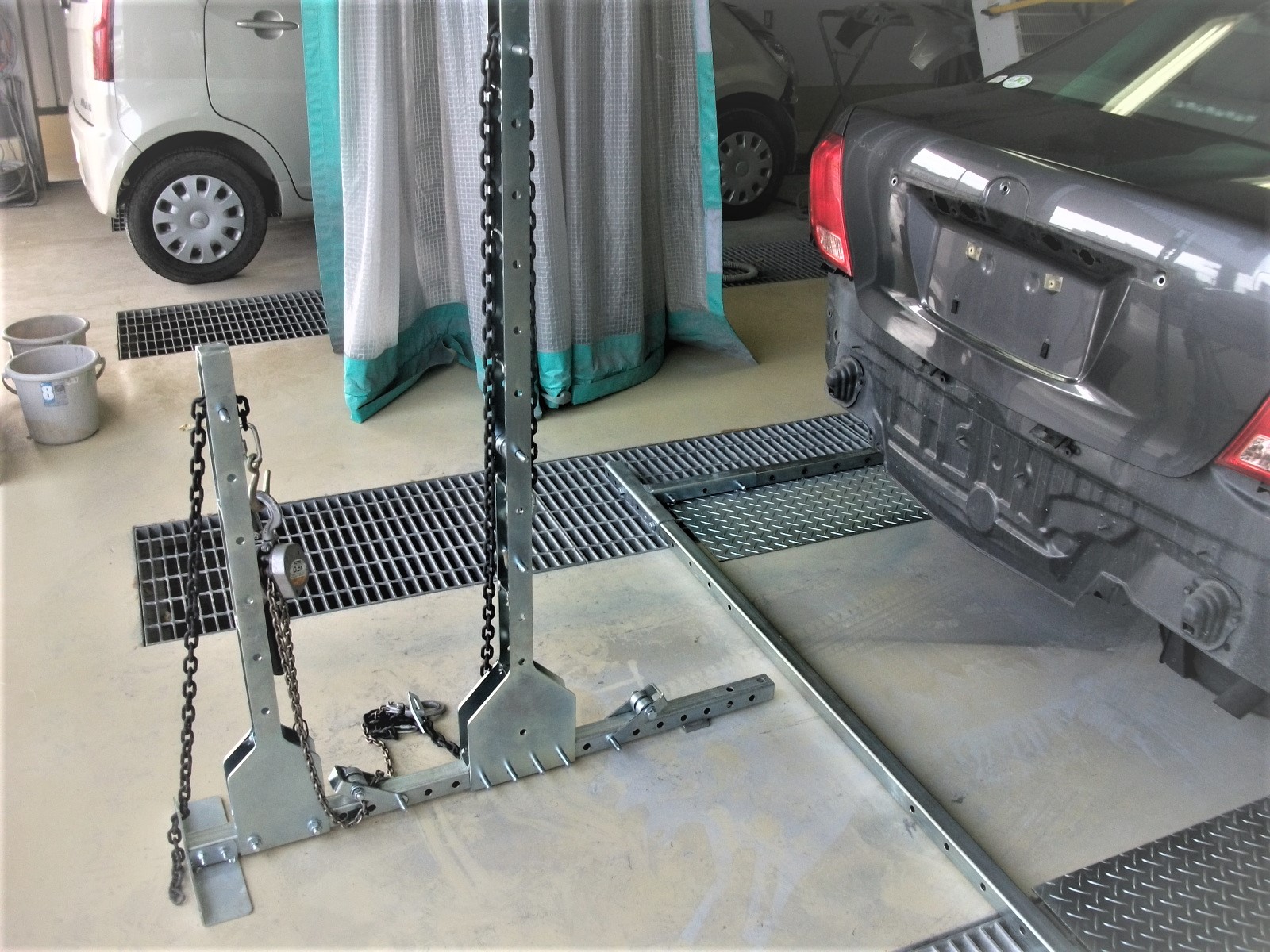

引出し機材・基本セット
引っぱり君の基本となるセットです。テコの原理を利用してテンションを架けて引出し作業行う板金引出し作業の構成は水平に引出し作業を行えるだけ
でなく、斜め上下に引出しを行う事が可能な機材です。パワー的には０．７トンの引出し能力を備えています。
|
|
|
引出し機材・フルセット
引っぱり君のフルセットです。車重を活用してある程度水平な床面で使用可能はツールです。
引出し部分は３６０℃方向からの作業が可能で基本セットと同様に水平斜め上下に引出しを行う事が可能だけではなく、左右斜めにも引き出す事が可能
なツールです。
セットは簡単に自在に使用できます。
|
後ろ側方へテンションを掛けている作業状況、2点3点引きする際の引出し工具の使用方法。
